M系列帶加長銷輸送鏈

在大節距鏈條單側銷軸或者雙側銷軸的延長形式。根據客戶需求定制不同節數帶附件的情況，也可根據客戶需求定制非標加長銷附件。

產品手冊索取



產品特點

M系列加長銷輸送鏈，是由M系列輸送鏈衍生而來的。其鏈條結構包括：內外鏈板、套筒、滾子、銷軸和加長銷。

鏈條節距為非常用規格，且鏈條銷軸部分延長，延長的銷軸部分作為附件，用于物料的輸送。

滾子類型：小滾子（滾子直徑小于鏈板高度）、大滾子（滾子直徑大于鏈板高度）、帶F邊滾子。

根據要求定制附件種類以及不同安裝間隔的鏈條，不同附件和安裝間隔適用于不同輸送環境。

不同規格的鏈條承載的物品種類不同。

可以有效、穩定的進行輸送。

根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。

產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。

滑型式

I

II

III

IV

方法

油壺

點滴加油

油池或油盤潤滑

強制油泵潤滑

技術參數

點擊圖片放大

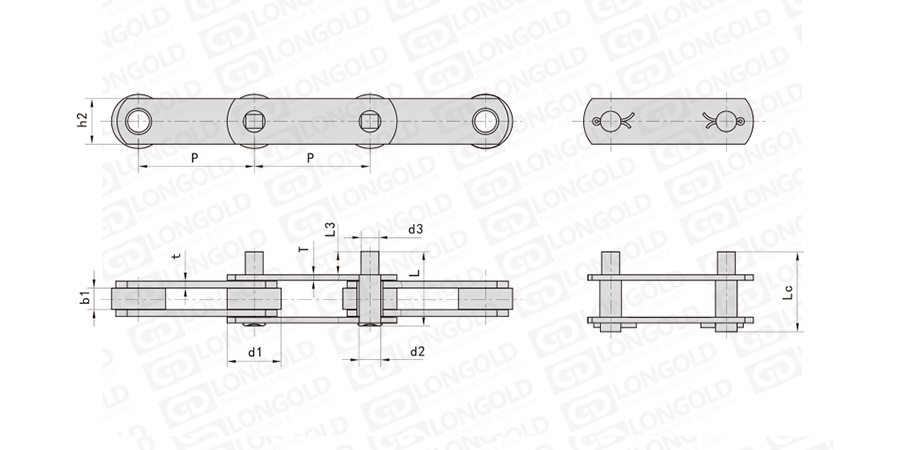

■鏈條本體結構詳見如上圖

上圖為M系列帶加長銷輸送鏈的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。


■本體及附件尺寸表

隆德鏈號

節距

滾子直徑

內節內寬

銷軸直徑

加長銷尺寸

銷軸長度

內鏈板高度

鏈板厚度

PDF圖紙

DXF圖紙

P

d1

max

b1

min

d2

max

d3

max

L3

L

max

Lc

max

h2

max

t/T

max

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDCM18F7-D3-P75

75.0

25.0

11.50

5.72

12.00

30.0

56.6

58.9

20

3.0

請咨詢

請咨詢

LDCM20D1F1.02-P80

80.0

25.0

16.00

6.00

6.00

25.5

54.7

57.2

18

2.5

LDCM75-D3-P100

100.0

38.0

18.95

9.53

11.00

38.0

76.2

80.5

26

4.0

LDCM20-D1F2.02-P80

80.0

25.0

16.00

6.00

6.00

27.8

57.0

59.5

18

2.5

LDCM35F1-P35

35.0

20.0

16.00

7.00

10.00

30.0

59.0

61.9

18

2.5

LDCM35F7-D1-P35

35.0

20.0

16.00

8.00

10.00

25.0

56.0

-

18

3.0

LDCM100F11-P101.6-D3

101.6

47.5

19.00

19.00

15.70

20.0

66.3

71.5

40

6.0/5.0

LDCM100-P152.4-D3

152.4

47.5

19.00

19.00

18.25

84.8

127.5

132.7

40

5.0/4.0

LDCM100-P203.2-D3

203.2

47.5

19.00

19.00

18.25

84.8

127.5

132.7

40

5.0/4.0

LDCM160F58-D1.04-P125

125.0

70.0

34.00

18.00

18.00

71.6

104.0

-

52

8.0


附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，詳細請咨詢隆德技術人員。




型號表示例·訂購方法

型號表示例


LD
 M75
 -
 D3
 -
 P100

（1）
（2）
（3）


（1）M系列鏈條型號

（2）附件形式

（3）鏈條節距



訂購方法


標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。


按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。




×
